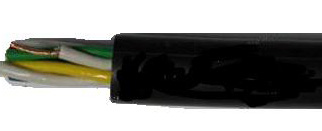

КГМППнг(В)-HF, КГМПЭмПнг(В)-HF, КГМЭППнг(В)-HF, КГМПЭПнг(В)-HF,КГМЭПЭПнг(В)-HF, КГМПЭБПнг(В)-HF, КГМЭПЭБПнг(В)-HF, КГМПЭППнг(В)-HF, КГМЭПЭППнг(В)-HF, КГМПЭППлнг(В)-HF, КГМПЭПлнг(В)-HF, КГМЭПЭПлнг(В)-HF, КГМЭПЭППлнг(В)-HF
1. Токопроводящие жилы - из медных мягких проволок для кабелей марок КГМППнг (В)-НF, КГМПЭмПнг (В)-НF соответствуют классу 5 по ГОСТ 22483-77, для остальных марок - 3 класса.
2. Изоляция - из полимерной композиции, не содержащей галогенов. Изолированные жилы кабелей марок КГМППнг (В)-НF и КГМПЭмПнг (В)-НF имеют отличительную цветовую маркировку. Изоляция нулевых жил синего цвета, изоляция жил заземления двухцветная (зелёно-желтая). Цветовая маркировка сплошная или в виде одной или двух продольных полос. Изолированные жилы кабелей могут иметь цифровую маркировку. Изоляция жилы заземления и нулевой не маркируются.
3. Изолированные жилы скручены.
4. Экран общий – из фольгированного композиционного материала, а в кабелях марок КГМПЭмПнг (В)-НF – из медных луженых проволок, выполненный в виде оплетки. В кабелях марок, начинающихся с «КГМЭ….» поверх скрученных в пары или тройки изолированных жил наложен индивидуальный экран из фольгированного композиционного материала. Под экраном проложены две медные луженые контактные проволоки.
5. Внутренняя оболочка - из поливинилхлоридной композиции, не содержащей галогенов.
6. Броня - панцирная из стальных оцинкованных проволок для кабелей марок КГМПЭППнг(В)-HF, КГМЭПЭППнг(В)-HF, из стальных лент для кабелей марок КГМПЭБВнг (В)-НF, КГМЭПЭБВнг (В)-НF.
7. Наружная оболочка - из полимерной композиции, не содержащей галогенов. Оболочка чёрного цвета. Наружная оболочка кабелей для искробезопасных цепей с индексом нг-НF синего цвета.
По требованию потребителя допускается изготовление токопроводящих жил из медных мягких луженых проволок, в этом случае к обозначению марки кабеля добавляется буква «л».
Число жил, пар и троек, номинальное сечение токопроводящих жил и номинальное переменное напряжение кабелей представлены в Справочно-технической информации
Технические характеристики
Вид климатического исполнения УХЛ, Т категория размещения 2-5 по ГОСТ 15150-69.
Диапазон температур эксплуатации - от 50 °С до - 50 °С,
Относительная влажность воздуха до 98 % при температуре до 35 ºС.
Кабели могут быть проложены без предварительного подогрева при температуре не ниже минус 15 ºС.
Минимальный радиус изгиба при монтаже не менее :
- Кабели бронированные или в оплетке из стальных оцинкованных проволок 10d
- Кабели небронированные 6d , где d – фактический наружный диаметр кабеля, мм
- Длительно допустимая температура нагрева токопроводящих жил 70 ºС.
Электрическое сопротивление изоляции кабелей марок КГМППнг(В)-HF, КГМПЭмПнг(В)-HF пересчитанное на 1 км длины и температуру 20 ºC должно бытьне менее 20 МОм.
Электрическое сопротивление изоляции кабелей марок КГМППнг(В)-HF, КГМПЭмПнг(В)-HF, пересчитанное на 1 км длины и температуру 70 ºC должнобыть не менее 0,005 МОм.
Дымообразование при горении и тлении не приводит к снижению светопроницаемости в испытательной камере более чем на 40%
Срок службы кабелей не менее - 40 лет для кабелей
Гарантийный срок эксплуатации – 2 года. Гарантийный срок исчисляется с даты ввода кабелей в эксплуатацию, но не позднее 6 мес.с даты изготовления.
Показатели коррозионной активности продуктов дымогазовыделения при горении и тлении материалов изоляции, внутренней и наружной оболочек (для полимерной композиции, не содержащей галогенов) должны соответствовать :
Наименование показателя |
Значение |
Содержание газов галогенсодержащих кислот |
5,0 |
Проводимость водного раствора с адсорбированными |
10,0 |
Показатель, pH (кислотное число), |
4,3 |
